Dwa kanały kabla detekcyjnego, do 100 m kabla
Miejsce wycieku z dokładnością ±0,5 m, reakcja poniżej 5 s
WiFi, LAN albo 4G, syrena na miejscu i wyjście 12 V do zaworu

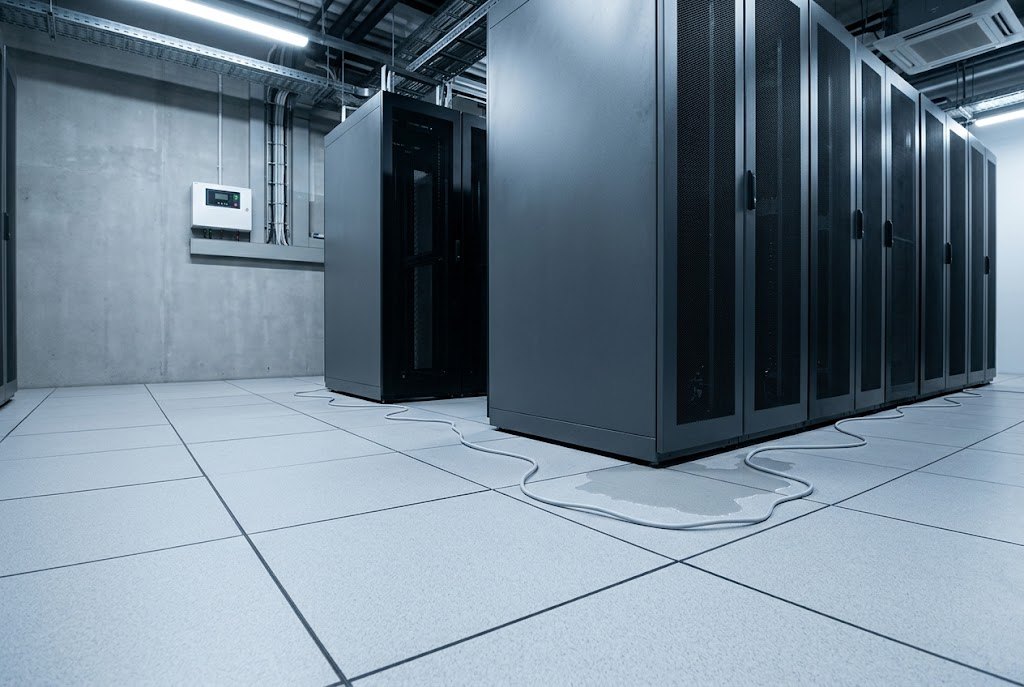

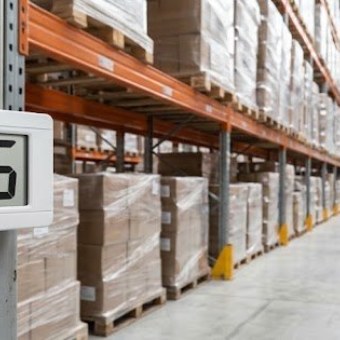

Punktowy czujnik zalania reaguje dopiero wtedy, gdy woda dopłynie dokładnie pod niego. Wystarcza tam, gdzie wiadomo, w którym miejscu zbierze się woda, na przykład pod zmywarką albo w studzience. Pod podłogą techniczną, wzdłuż rur w kotłowni albo pod regałami archiwum woda płynie tam, gdzie jest najniżej, a tego miejsca nie da się przewidzieć.
Kabel detekcyjny LD1 ułożony wzdłuż całej zagrożonej trasy wykryje wyciek w dowolnym jej punkcie i poda odległość od początku kabla. Nie szukasz przecieku pod całą podłogą, tylko idziesz w konkretny metr.
Gdy w pomieszczeniu pracuje już rejestrator UbiBot GS1, a chronić trzeba jedno miejsce, prostszy jest punktowy czujnik zalania do GS1.

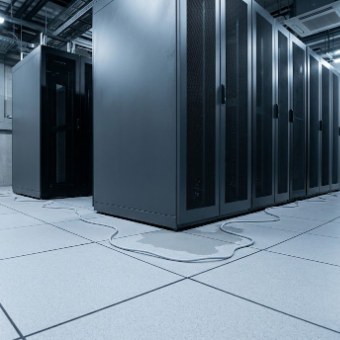

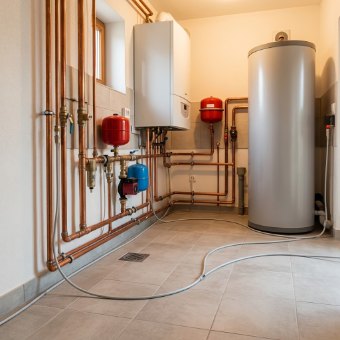

LD1 ma dwa niezależne kanały, A i B, więc jednym urządzeniem pilnujesz dwóch stref, na przykład podłogi serwerowni i okolicy klimatyzatora. Kabel układasz jak najbliżej podłogi, wzdłuż rur, pod urządzeniami zasilanymi wodą i w najniższych miejscach strefy.
Na końcu każdego odcinka zakręcasz terminator. Bez niego LD1 zgłasza alarm przerwy, tak samo jak przy przeciętym albo odłączonym kablu, więc wiesz też o uszkodzeniu samej instalacji.
Kabel detekcyjny dokupujesz w odcinkach 3 m albo 10 m. Odcinek między urządzeniem a strefą albo między dwiema strefami przedłużasz przewodem połączeniowym 5 m albo 10 m, który sam nie wykrywa wody. Po wytarciu albo wyschnięciu kabel wraca do czuwania i nie trzeba go wymieniać.

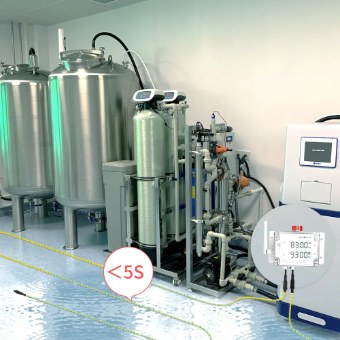

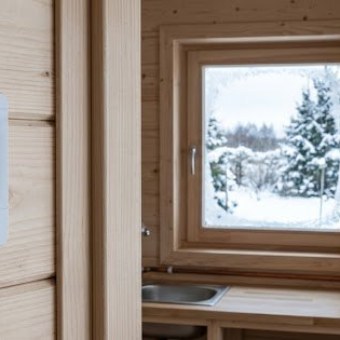

Wszędzie tam, gdzie woda z instalacji może płynąć niezauważona, a nikt nie stoi obok.
Po wykryciu wycieku LD1 włącza syrenę i sygnalizację świetlną, a na 4-calowym wyświetlaczu pokazuje kanał i odległość w metrach. Alarm wyciszasz przyciskiem, a po 5 minutach (czas ustawiasz w platformie) czuwanie wraca samo.
Przez chmurę UbiBot LD1 wysyła powiadomienie w aplikacji, e-mailem, SMS-em, połączeniem głosowym albo przez HTTP do Twojego systemu. Reguły i odbiorców ustawiasz w aplikacji albo w konsoli (konfiguracja alarmów). Osobny alarm możesz ustawić na brak połączenia urządzenia.

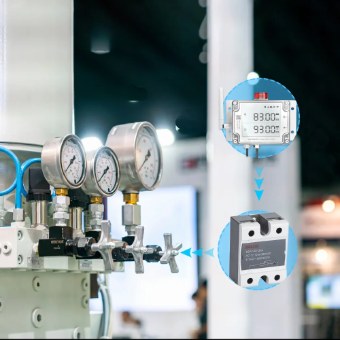

Gniazdo przekaźnikowe 3,5 mm podaje w stanie alarmu 12 V (do 100 mA). Podłączysz do niego sygnalizator 12 V albo przekaźnik półprzewodnikowy, który odetnie elektrozawór albo włączy pompę 230 V.
LD1 dalej wykrywa wycieki i alarmuje lokalnie, a w pamięci trzyma do 300 000 rekordów do wysłania po powrocie połączenia.
Do portu RS485 dołączysz czujnik dymu UB-SS-N1 albo sondę temperatury i wilgotności, na przykład TH30S-B (zgodność konkretnej sondy potwierdzamy przy zamówieniu). Zamiast sond port może posłużyć sterownikowi nadrzędnemu, który czyta stan LD1.
Zwykła polska karta SIM z transferem danych działa tak samo jak Global SIM i jest tańsza (karta SIM w UbiBot). LD1 nie obsługuje sieci 5 GHz ani WPA2-Enterprise (wymagania WiFi). W sieci firmowej potrzebne są tylko połączenia wychodzące (zapora i porty).
| Cecha | LD1 |
|---|---|
| Wersje | LD1-A2L (WiFi), LD1-AETH2L (WiFi i Ethernet), LD1-AL4G2L (WiFi i 4G) |
| Wykrywana ciecz | niekorozyjne ciecze przewodzące, np. woda z instalacji wodnej, grzewczej i chłodniczej |
| Kanały detekcji | 2 niezależne (A i B) |
| Zasięg detekcji | do 100 m kabla detekcyjnego |
| Dokładność lokalizacji | ±0,5 m |
| Czas reakcji | poniżej 5 s |
| Alarm lokalny | syrena i sygnalizacja świetlna, komunikaty głosowe, alarm przerwy kabla |
| Powiadomienia | aplikacja, e-mail, SMS, połączenie głosowe, HTTP |
| Wyświetlacz | LCD 4 cale z podświetleniem |
| Wyjście przekaźnikowe | gniazdo 3,5 mm, 12 V DC do 100 mA w stanie alarmu |
| Złącza | zasilanie DC, USB-C (komunikacja), RS485, gniazdo przekaźnikowe, RJ45 w wersji Ethernet |
| Pamięć | 300 000 rekordów |
| Zasilanie | 12 V DC, zasilacz w zestawie |
| W zestawie | urządzenie, antena zewnętrzna, zasilacz, instrukcja; kabel detekcyjny osobno (3 m albo 10 m) |
| Obudowa | trudnopalne ABS i poliwęglan, 152 × 90 × 55 mm |
| Warunki pracy | -20 do +60 °C, 10-90 % RH bez kondensacji |
| Certyfikaty | CE, RoHS, FCC |
Urządzenia UbiBot mają oznaczenie CE i spełniają wymagania RoHS, a producent podaje dla nich także dopuszczenia rynkowe, m.in. FCC (USA), IC (Kanada) i RCM (Australia).
Nie. Chmura UbiBot, aplikacja i powiadomienia w aplikacji oraz e-mailem są bezpłatne. Płatne są SMS-y i połączenia, według cennika producenta.
Nie. Po wytarciu albo wyschnięciu kabel wraca do czuwania.
Tak, lokalnie: wykrywa wyciek, włącza syrenę, pokazuje miejsce na wyświetlaczu i podaje 12 V na wyjście przekaźnikowe. Powiadomienia na telefon wyjdą po powrocie połączenia, chyba że masz wersję 4G.
Tak. Wersja z Ethernetem pracuje w sieci kablowej, a LD1 potrzebuje tylko połączeń wychodzących do chmury UbiBot. Szczegóły dla działu IT są we wpisie zapora i porty.
Tak. LD1 i GS1 widzisz w jednym koncie i jednej aplikacji, z osobnymi regułami alarmów. Przykładowy zestaw opisuje strona monitoringu serwerowni.
Jako autoryzowany dystrybutor UbiBot w Polsce sprowadzamy LD1 na zamówienie we wszystkich wersjach łączności: UbiBot LD1. Dobieramy wersję, długość kabla detekcyjnego i odcinki do trasy w Twoim obiekcie, a urządzenie konfigurujemy przed wysyłką. Opis przycisków i kodów błędów jest w instrukcji LD1, a pytania przyjmujemy przez formularz kontaktowy.
