UbiBot NR1: Inteligentny Przekaźnik Sieciowy - Kontrola i Automatyzacja





Komunikacja: WiFi 2.4GHz, 4G, RJ45, RS485

Kontrola: 4 programowalne wyjścia sterowania





Urządzenie jest kompatybilne z  Aplikacja IFTTT

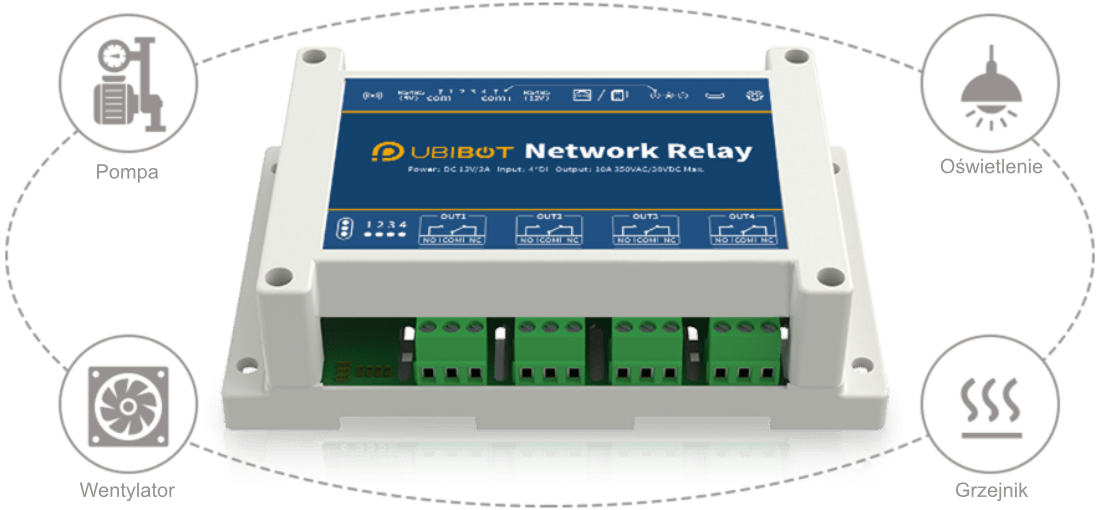

Ciesz się Zaletami Zdalnie Sterowanych Przekaźników

Urządzenie oferuje niezależne wyjścia dla 4 kanałów przekaźnikowych, umożliwiające zarówno zsynchronizowaną kontrolę całego systemu, jak i niezależne sterowanie pojedynczymi punktami. Z wytrzymałością do 100 000 cykli pracy oraz możliwością obsługi obciążeń zewnętrznych do 250V AC/10A lub 30V DC/10A, urządzenie zapewnia wszechstronne zastosowanie w różnych scenariuszach użytkowania.





Zdalnie sterowane przekaźniki



Inteligentna Kontrola | Różne Tryby

Network Relay NR1 może być używany online lub offline, wspierając różnorodne tryby kontroli, aby w pełni zrealizować Twoje potrzeby inteligentnej kontroli.

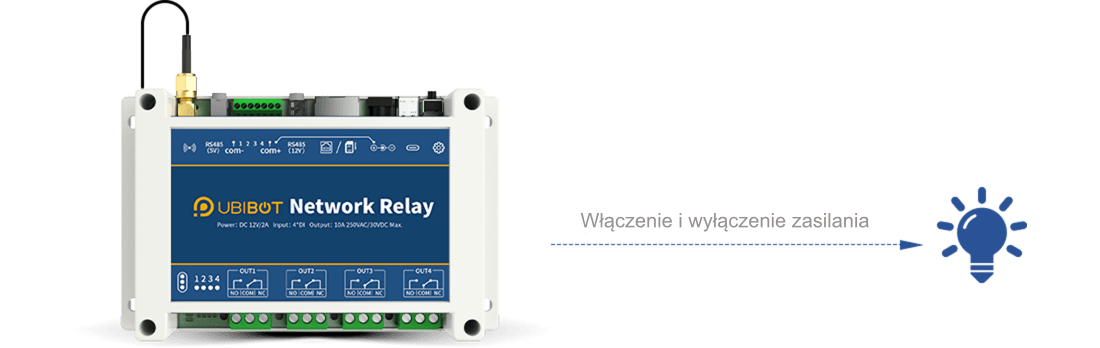

Różne tryby inteligentnej kontroli podłączonych do NR1 urządzeń

Zdalna kontola NR1
Kontrola Online
Zarządzaj czterokanałowym przełącznikiem przekaźników za pośrednictwem platformy chmurowej UbiBot®, ciesząc się możliwością natychmiastowej zmiany stanu przekaźników.
Zadanie czasowe włączania i wyłączania NR1
Zadanie Czasowe
Za pomocą platformy chmurowej UbiBot® możliwe jest ustawienie różnorodnych zadań czasowych, w tym timera, cykli, opóźnień i innych, co umożliwia automatyczną kontrolę przekaźnika. Dzięki temu urządzenie może być programowo włączane i wyłączane o określonych porach.
Zdalna łączność z NR1
Łączenie Lokalne
Dzięki integracji z czujnikami dymu, zaworami wodnymi, systemami kontroli dostępu oraz innymi urządzeniami przełączającymi, możliwe jest skonfigurowanie lokalnych urządzeń do automatycznego wykonywania określonych operacji przełączających. Umożliwia to efektywne połączenie i zarządzanie wszystkimi urządzeniami w lokalnej sieci.
Protokół RS485 wbudowany w NR1
Kontrola Offline
Przekaźnik UbiBot NR1, wspierający protokół Modbus RTU, umożliwia sterowanie poprzez komputer nadrzędny za pośrednictwem interfejsu zgodnego ze standardem RS485.
Sterowanie z systemu automatyki włączaniem i wyłączaniem NR1
Włączanie i Wyłączanie
Włączanie: Po otrzymaniu polecenia, przekaźnik aktywuje się na ustalony czas, po czym automatycznie się dezaktywuje.
Wyłączanie: Gdy przekaźnik otrzyma polecenie, dezaktywuje się na określony czas, a potem samoczynnie aktywuje.

Integracja Urządzeń | Kontrola Przez Cały Czas

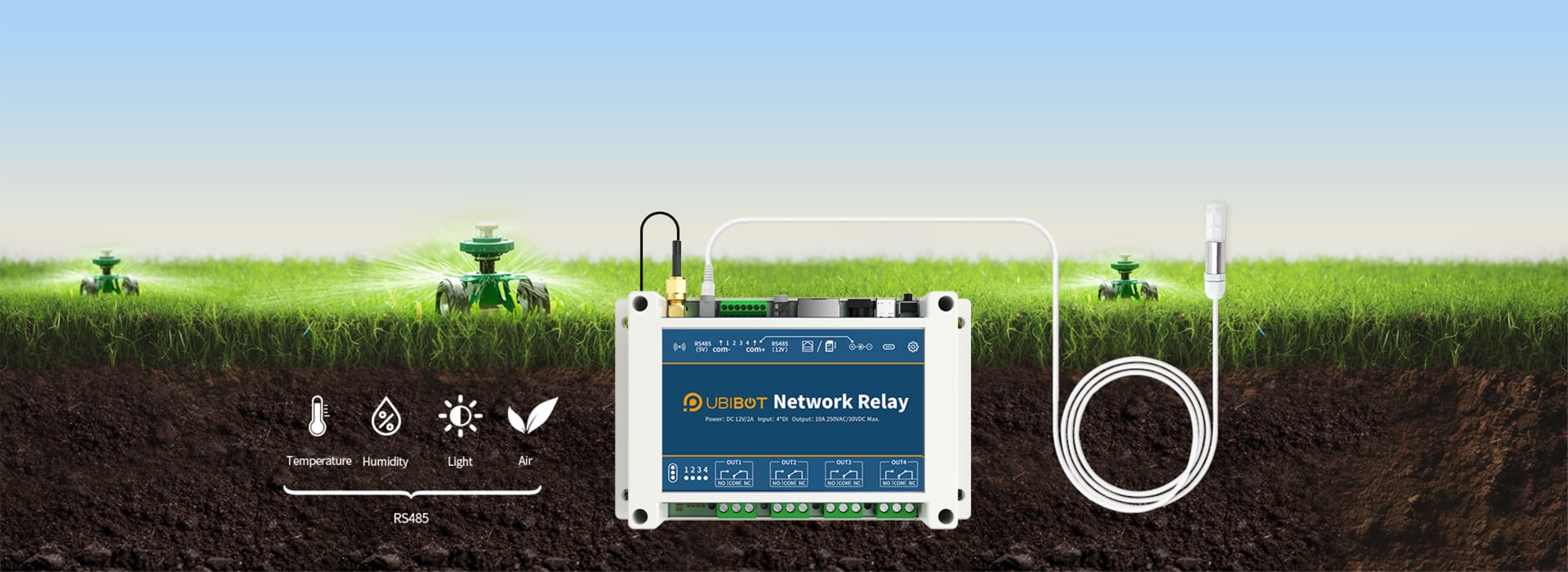

Funkcja automatycznego zarządzania pozwala na stworzenie spersonalizowanego systemu automatyzacji, który współpracuje z innymi urządzeniami w platformie lub zewnętrznymi sondami. Zapewnia to całodobowewieloaspektowe monitorowanie miejsca instalacji, umożliwiając ci realne śledzenie ogólnej sytuacji.





Funkcja automatycznego zarządzania NR1 który współpracuje z innymi urządzeniami

Ochrona Przez Wzajemne Blokowanie | Bezpieczne Sterowanie

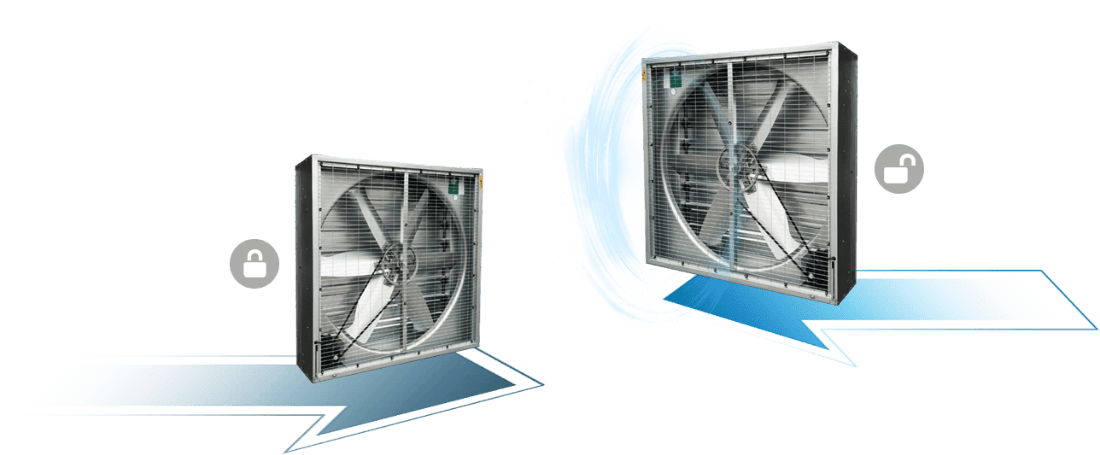

Sieciowy przekaźnik NR1 wspiera konfigurację grup ochronnych z wzajemnym blokowaniem zdefiniowanych przez użytkownika, gdzie aktywacja dowolnego przekaźnika w grupie skutkuje odłączeniem pozostałych. Ochrona przez wzajemne blokowanie skutecznie zapobiega jednoczesnej pracy urządzeń zewnętrznych sterowanych przez przekaźniki, minimalizując potencjalne zagrożenia. Jest to szczególnie przydatne w ochronie urządzeń takich jak wentylatory czy rolety, gdzie ważna jest kontrola kierunku obrotu silnika.



Ta funkcja zapewnia nie tylko bezpieczeństwo operacyjne, ale również optymalizuje wykorzystanie energii, chroniąc przed niepożądanymi interakcjami między urządzeniami.





Bezpieczne sterowanie podłączonymi urządzeniami

Tryb Master-Slave | Swobodny Wybór

NR1 Obsługuje komunikację przez port szeregowy RS485, pozwalając na swobodne przełączanie między trybem master (głównym) i slave (podległym). Domyślnie urządzenie działa w trybie slave, umożliwiając zapytania lub kontrolę przez mastera RS485. Po przełączeniu na tryb mastera, możliwe jest łatwe podłączenie bogatej gamy sond RS485, co pozwala na rozszerzenie funkcjonalności produktu i integrację monitorowania oraz kontroli.





Swobodny wybór trybu pracy NR1 Master-Slave

Domyślne Ustawienia Stanu Wyjść | Wysoka Niezawodność

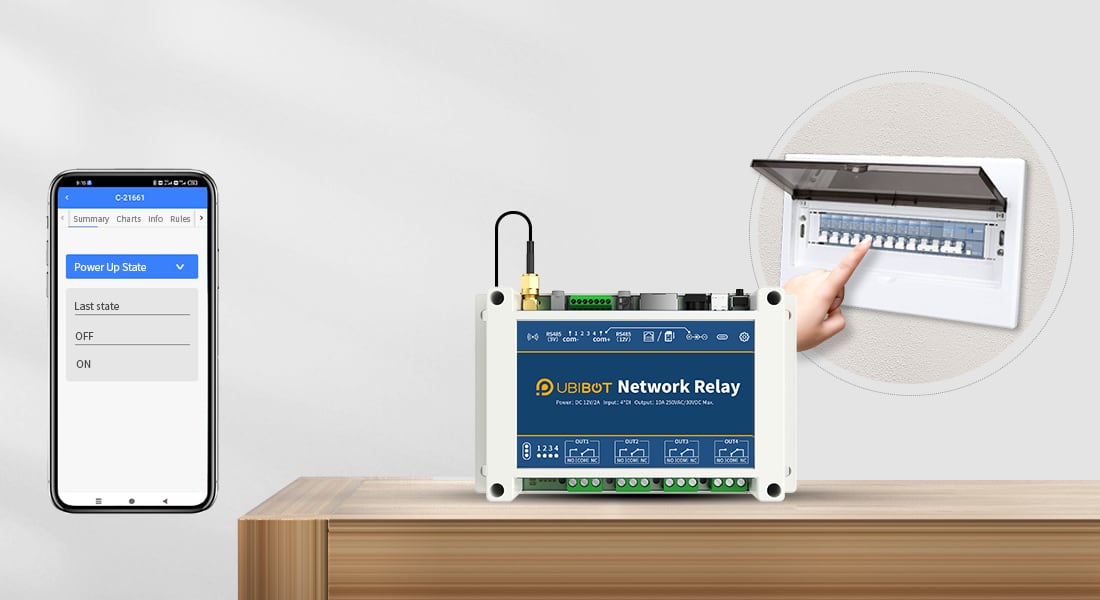

Konfiguracja stanu wyjść przekaźnika po ponownym uruchomieniu lub restarcie przez platformę umożliwia zachowanie stanu sprzed wyłączenia (włączone/wyłączone). Ta funkcja zapobiega uszkodzeniom zewnętrznych układów lub innym stratom majątkowym, które mogą nastąpić w wyniku nieoczekiwanego restartu urządzenia lub przerw w dostawie prądu.





Ustawienia stanu wyjść dla wysokiej niezawodności pracy NR1

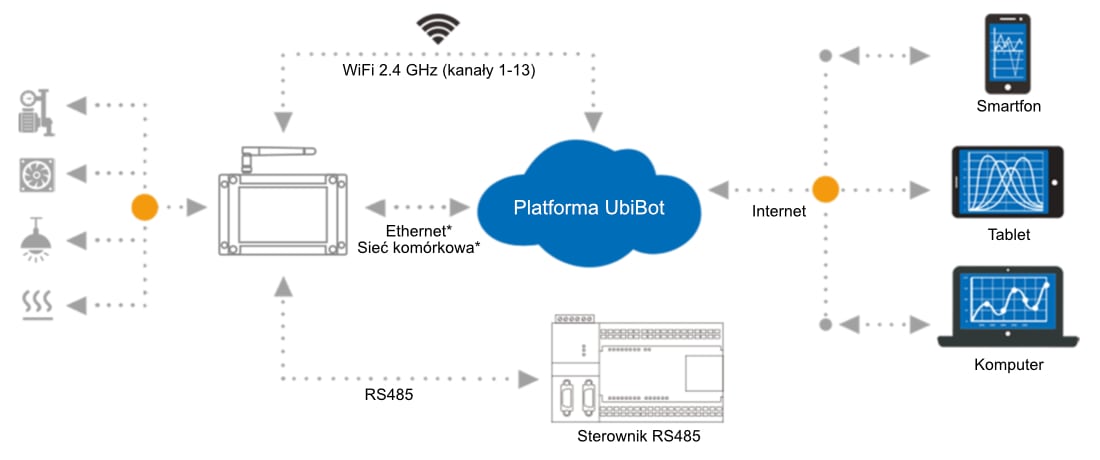

Połączenie przez WiFi, Ethernet lub Sieć Komórkową z Chmurą Platformy Internetu Rzeczy

Network Relay NR1 może być połączony z platformą UbiBot w chmurze poprzez połączenie WiFi, Ethernet (LAN) lub sieć komórkową 2G/LTE (w zależności od modelu). Platforma UbiBot działa jako element Internetu Rzeczy (IoT), gdzie różne urządzenia mogą wymieniać się danymi przez internet. Dzięki podłączeniu NR1 do platformy UbiBot, masz możliwość monitorowaniakontrolowania jego pracy. UbiBot NR1 wspiera również komunikację RS485, umożliwiając bezpośrednią wymianę danych pomiędzy NR1 a systemami kontroli i sterowania, takimi jak PLC.





Sposoby łączności i porty NR1





* Opcja LAN/Ethernet oraz danych komórkowych dostępna jest w zależności od zakupionego konkretnego modelu. Karta SIM polskiego operatora nie jest dołączona do urządzenia, załączona jest jedynie karta prepaid UbiBot Global SIM. Użytkownik musi samodzielnie zaopatrzyć się w odpowiednią kartę SIM, aby skorzystać z funkcji połączenia przez sieć komórkową, jeśli chce korzystać z oferty polskich operatorów komórkowych.

Pobierz dane z NR1 na PC: Wykresy, CSV, PDF

W dowolnym momencie możesz pobrać raporty dla wybranego urządzenia UbiBot, wybierając zakres dat i klikając na Pobierz w konsoli (przez przeglądarkę internetową).

Zapoznaj się z przykładowymi raportami zawierającymi dane pomiaroweformacie .csv (Excel) oraz dokumentem .pdf (Adobe PDF), które ułatwiają analizę i archiwizację wyników monitorowania.



Konsola internetowa do zdalnego zarządzania i podglądu danych z UbiBot AQS1

Panel użytkownika - centralizacja konfiguracji i dostęp do pomiarów zdalnie



Specyfikacja i dane techniczne UbiBot NR1

Obciążenie styków i zasilanie

Wytrzymałość styków

Wyjścia

Warunki robocze



Styki: 250V AC / 10A, 30V DC / 10A

Zasilanie: DC 12V/2A



100 000 cykli

4 wyjścia, które mogą pracować zarówno w trybie normalnie otwartym (NO), jak i normalnie zamkniętym (NC). Maksymalne dopuszczalne prądy i napięcia na nich to 250V AC/10A oraz 30V DC/10A.



Temperatura: -20°C do 60°C

Wilgotność: 5% do 85%RH (bez kondensacji)

Łączność WiFi

Sieć komórkowa*

Połączenie przewodowe

Oprogramowanie

Szerokość kanału WiFi: 20MHz oraz tryb "Auto"

Bezpieczeństwo WiFi: tryb OPEN, WEP oraz WPA/WPA2.
Uwaga: WPA2-Enterprise (uwierzytelnianie 802.1x / RADIUS) nie jest wspierane.

Kanały WiFi: pasmo 2.4GHz (802.11 b/g/n), kanały 1-13

(uwaga: pasmo WiFi 5GHz NIE jest obsługiwane)

LTE-FDD: B1 / B3 / B5 / B8
LTE-TDD: B34 / B38 / B39 / B40 / B41
GSM: 900 / 1800MHz

RS485 (Modbus)
LAN (RJ45)*
iOS 11+, Android 8.1+, lub Windows 7+, lub OS X v10.8+ oraz przez przeglądarkę internetową



* W zależności od modelu.



⚠️ Urządzenia nie są wodoodporne.

Parametry i funkcje alarmowe UbiBot NR1

Ustawienia urządzenia:



Rodzaje alarmów:

Kalibracja czujników UbiBot przez akredytowane laboratorium PCA

Idealne dla branży farmaceutycznej, aptek, szpitali i innych wymagających świadectwa kalibracji.

Wzorcowanie czujników wewnętrznych i zewnętrznych

Oferujemy usługę kalibracji czujników temperatury i wilgotności w standardowych punktach T=15°C, 20°C lub 25°C oraz RH=30%, 50% i 70% (RH mierzone dla T=20°C lub T=25°C).

Wzorcowanie czujników temperatury do lodówek w punktach T=2°C i 8°C

Dla czujników temperatury oferujemy kalibrację w punktach T=2°C i 8°C.

Dostosowane parametry wzorcowania na żądanie

Na życzenie klienta możliwe jest uzyskanie innych parametrów wzorcowania.



Przykład świadectwa wzorcowania PCA

Świadectwo wzorcowania przygotowane przez akredytowane laboratorium PCA dostępne jest pod linkiem.



Świadectwo wzorcowania wydane przez akredytowane laboratorium

Uznanie na arenie międzynarodowej – certyfikaty UbiBot

Urządzenia UbiBot są wyposażone w liczne certyfikaty, takie jak CE, FCC, IC, RCM oraz RoHS, oraz spełniają wymagane normy dla urządzeń GSM i WiFi. Dzięki zgodności z tymi przepisami, produkty UbiBot są dostępne na wielu rynkach, w tym w Stanach Zjednoczonych i Unii Europejskiej.

Certyfikacja CE rejestratora UbiBot GS1
CE
Certyfikacja FCC rejestratora UbiBot GS1
FCC
Certyfikacja ROHS dla rejestratora UbiBot GS1
RoHS
Certyfikacja IC rejestratora UbiBot GS1
IC
Certyfikacja RCM rejestratora UbiBot GS1
RCM
zaawansowana kontrola nad systemami w rolnictwie
Inteligentne Rolnictwo
Network Relay NR1 umożliwia zaawansowaną kontrolę nad systemami irygacyjnymi, roletami przeciwsłonecznymi czy systemami nawadniania i nawożenia, oferując automatyzację działania w zależności od czasu lub warunków środowiskowych. Dzięki platformie UbiBot, możesz łatwo zarządzać złożonymi systemami irygacyjnymi, optymalizując wzrost roślin.
Współpracowa z komputerami przemysłowymi lub PLC
Inteligentne Fabryki
Dzięki wsparciu dla komunikacji RS485, NR1 może współpracować z komputerami przemysłowymi lub PLC, umożliwiając offline kontrolę nad maszynami i urządzeniami fabrycznymi. To rozwiązanie zapewnia niezawodne i efektywne zarządzanie produkcją, minimalizując przestoje.
kontrola systemów wentylacyjnych, centralnej klimatyzacji, oświetlenia czy systemów bezpieczeństwa
Inteligentne Budynki
NR1 to klucz do inteligentnego zarządzania budynkami, pozwalający na kontrolę systemów wentylacyjnych, centralnej klimatyzacji, oświetlenia czy systemów bezpieczeństwa. Korzystając z platformy UbiBot lub aplikacji mobilnej, możesz w każdej chwili monitorować i zarządzać stanem budynku.
Hodowla i Rolnictwo
Automatyzacja procesów hodowlanych za pomocą NR1 umożliwia kontrolę nad aeratorami, wentylatorami i innymi dużymi urządzeniami. Zmniejsza to potrzebę ręcznej pracy i wprowadza inteligentne rozwiązania w hodowli.
automatyzacja kontroli nad systemami parkingowymi
Inteligentne Parkingi
NR1 automatyzuje kontrolę nad systemami parkingowymi, takimi jak szlabany czy bramy wjazdowe, ułatwiając zarządzanie ruchem pojazdów i obniżając koszty operacyjne.
integracja z systemami kontroli dostępu
Systemy Kontroli Dostępu
Integracja z systemami kontroli dostępu, takimi jak bramki, drzwi elektryczne czy bramy rolowane, jest prostsza dzięki NR1. Możliwość zdalnej kontroli i automatyzacji zwiększa bezpieczeństwo i efektywność zarządzania przestrzeniami.
