UbiBot GS2 - monitoring pH i EC wody online z alarmem SMS

Odczyt na ekranie, w aplikacji i w przeglądarce, alarm przy wyjściu poza zakres

Wymienne elektrody pH i EC z przewodem 3 m albo 8 m

Współpracuje z

UbiBot GS2 - Miernik pH/EC wody oraz temperatury i oświetlenia

Co mierzy GS2

UbiBot GS2 to rejestrator do cieczy: roztworu w hydroponice, wody w akwarium, zbiornika w oczyszczalni albo próbki w laboratorium. Mierzy pH i przewodność (EC) elektrodami na przewodzie, temperaturę wody sondą DS18B20, a czujnikiem na obudowie także światło. Pomiary trafiają do chmury UbiBot, a przy wyjściu poza zakres platforma wysyła alarm SMS-em, e-mailem, w aplikacji, przez WhatsApp albo połączeniem głosowym.

Pomiar i kalibracja

Elektrodę zanurz razem z sondą temperatury i odczekaj 5 minut. Potem GS2 mierzy i wysyła dane sam, co ustawiony interwał.
Elektrod pH i EC nie zanurzaj w tym samym naczyniu. Jeśli muszą pracować w jednym zbiorniku, zachowaj co najmniej 0,5 m odstępu.
Kalibrujesz pokrętłami na obudowie albo w konsoli UbiBot. Producent poleca kalibrację w konsoli, bo daje lepszą dokładność pH. Offline: pH w buforze 6,86, a EC w roztworze wzorcowym zbliżonym do mierzonej wartości, oba w około 25 °C.
pH przy wysokich wymaganiach kalibruj przed każdym pomiarem, a EC mniej więcej raz w miesiącu.
Elektrodę pH wymienia się zwykle raz w roku, a EC wytrzymuje kilka lat.
Elektroda pH pracuje w cieczy od 5 do 60 °C.

Wyświetlacz

Ekran LCD 4 cale z podświetleniem pokazuje pH, EC, temperaturę i światło, a w pasku stanu baterię, sieć i wysyłanie danych. Podświetlenie możesz zostawić włączone na stałe. Komunikaty głosowe da się wyłączyć. Jak działa pomiar przewodności, piszemy we wpisie o konduktometrze.

WiFi albo 4G

GS2 WiFi łączy się z siecią 2,4 GHz.
GS2 z kartą SIM ma też modem komórkowy i gniazdo micro-SIM, więc działa tam, gdzie nie ma WiFi, na przykład w szklarni albo przy zbiorniku na zewnątrz.

Pasuje karta polskiego operatora z pakietem danych i zwykle wychodzi taniej. W konfiguracji wpisujesz tylko APN „internet”. Bezpłatna karta UbiBot Global SIM w zestawie to opcja. Odczyty widzisz w aplikacji i w przeglądarce na platformie UbiBot.

Parametry

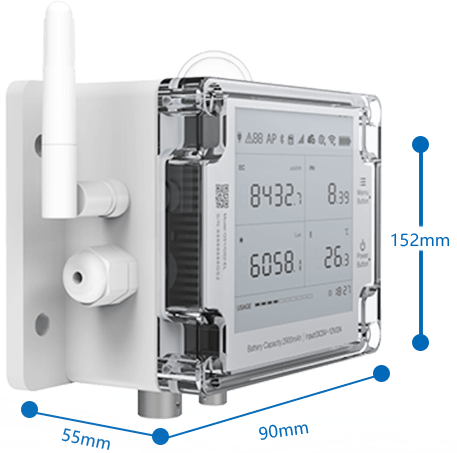

obudowa z niepalnego tworzywa, 152 × 90 × 55 mm, cztery otwory montażowe;
akumulator litowy 2500 mAh ①;
zasilanie: USB-C 5 V (przewód w zestawie) albo gniazdo 5-12 V DC, np. zasilacz 12 V;
WiFi 2,4 GHz, kanały 1-13; w wersji SIM także sieć komórkowa i gniazdo micro-SIM ②;
pamięć 300 000 pomiarów, zapis bez sieci i dosyłanie po powrocie łączności;
obudowa IP65, ale nie do długiej pracy w wilgotności powyżej 90 %, więc montuj pod dachem, z dala od rozprysków i skroplin;
warunki pracy: -20 do +60 °C;
w zestawie: antena, przewód USB-C i śrubokręt do pokręteł kalibracji.

① Na akumulatorze według producenta: 4-6 miesięcy przez WiFi, 3-6 tygodni przez sieć komórkową, zależnie od częstotliwości odczytu i zasięgu. Producent uprzedza, że przy zasilaniu zewnętrznym odczyt pH może lekko się wahać. Bez gniazdka sprawdza się panel słoneczny 10 W.

② Karta micro-SIM (15 × 12 mm).

Porównanie rejestratorów UbiBot

Rodzina UbiBot w jednej tabeli: czujniki wbudowane, sondy, wyświetlacz, łączność i zasilanie.

Model	WS1	WS1-Pro	GS1	GS2
Czujniki wewnętrzne	3 rodzaje	3 rodzaje	3 rodzaje	1 rodzaj
Opcjonalne czujniki zewnętrzne	1 rodzaj	5 rodzajów	7 rodzajów	3 rodzaje
Akcesoria dodatkowe	2 rodzaje	2 rodzaje	4 rodzaje	2 rodzaje
Wyświetlacz	brak	4.4" LCD (104 × 50 mm)	4" LCD z podświetleniem (77 × 67,5 mm)	4" LCD z podświetleniem (77 × 67,5 mm)
Łączność	WiFi	WiFi + sieć komórkowa①	WiFi + sieć komórkowa① + kabel Ethernet/LAN①	WiFi + sieć komórkowa①
Baterie i zasilanie	2 × AA Zasilanie przez USB	4 × AA Zasilanie przez USB	Akumulator litowy 2500 mAh Zasilanie przez USB, mini-jack i PoE① (Power over Ethernet)	Akumulator litowy 2500 mAh Zasilanie przez USB i mini-jack
Czas pracy na bateriach	4-6 miesięcy②	8-12 miesięcy (tylko WiFi) 3-6 tygodni (sieć 4G)②	4-6 miesięcy (tylko WiFi) 3-6 tygodni (sieć 4G) 3-5 dni (Ethernet)②	4-6 miesięcy (tylko WiFi) 3-6 tygodni (sieć 4G)②

① Opcje dostępne w zależności od zakupionego konkretnego modelu.

② Podany czas pracy na bateriach lub akumulatorze został sprawdzony przy użyciu baterii przemysłowych firmy VARTA lub wbudowanego akumulatora w warunkach stabilnego sygnału WiFi z domyślnym czasem synchronizacji 15 min i ustawieniami próbkowania co 5 min.

Sondy i akcesoria do rejestratorów UbiBot

Czujniki wbudowane, sondy zewnętrzne i akcesoria dostępne dla każdego modelu.

Model	WS1	WS1-Pro	GS1	GS2
Czujniki wewnętrzne (wbudowane)
Czujnik temperatury powietrza	✅	✅	✅	-
Czujnik wilgotności powietrza	✅	✅	✅	-
Czujnik oświetlenia otoczenia	✅	✅	✳️	✅
Czujniki zewnętrzne (dołączane)
Czujnik temperatury DS18B20	✅	✅	✳️	✅
Czujnik wiatru (anemometr)	-	✅	✳️	-
Czujnik temperatury PT100	-	✅	✳️	-
Czujnik temperatury i wilgotności gleby	-	✅	✳️	-
Czujnik temperatury i wilgotności powietrza TH30S-B	-	✅	✳️	-
Czujnik dwutlenku węgla CO2	-	-	✳️	-
Czujnik EC gleby (podłoża)	-	-	✳️	-
Czujnik pH gleby (podłoża)	-	-	✳️	-
Czujnik EC wody (roztworu)	-	-	-	✅
Czujnik pH wody (roztworu)	-	-	-	✅
Akcesoria dodatkowe
Etui wodoodporne	✅	✅	-	-
Rozgałęźniki do czujników (USB lub mini-jack)	✅	✅	✳️	-
Panel słoneczny (zasilający)	-	-	✅	✅
Syrena alarmowa 12V	-	-	✳️	✅
Syrena alarmowa USB/mini-jack	-	✅	✳️	-
Splitter PoE z wyjściem 12 V	-	-	✳️	-

✅ opcja dostępna, ✳️ opcja dostępna w zależności od modelu, - opcja niedostępna.

Certyfikaty UbiBot

Urządzenia UbiBot mają oznaczenie CE i spełniają wymagania RoHS, a producent podaje dla nich także dopuszczenia rynkowe, m.in. FCC (USA), IC (Kanada) i RCM (Australia).

Zastosowania

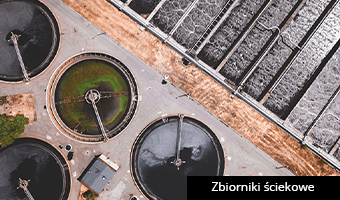

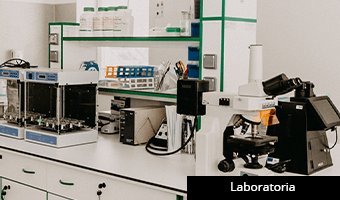

Hydroponika i akwaponika, akwaria i hodowle ryb, zbiorniki i oczyszczalnie ścieków, laboratoria, kontrola wody procesowej. Raport z dowolnego okresu pobierasz jako PDF albo CSV.

Zanim kupisz

GS2 mierzy tylko ciecze. Do pH i zasolenia gleby służą sondy SPH-N1 i SEC-N1 z rejestratorem GS1.
W bardzo czystej wodzie (destylowanej, demineralizowanej, po odwróconej osmozie) odczyt pH jest niestabilny i potrzebne są elektrody specjalne.
Jeśli wystarczy sama temperatura cieczy, tańszy jest WS1 z sondą DS18B20.
Elektrody trzeba kalibrować i co jakiś czas wymieniać, więc warto doliczyć roztwory wzorcowe i elektrodę zapasową.

Pytania klientów o UbiBot GS2

Czy mogę kupić GS2 bez elektrod albo same elektrody?

Tak. GS2 jest w wersji bez elektrod, z samą sondą temperatury DS18B20 w zestawie, oraz w wersjach z elektrodami pH i EC na przewodzie 3 m albo 8 m. Elektrody zamienne dobieramy do długości przewodu.

Jak często kalibrować?

pH przy wysokich wymaganiach przed każdym pomiarem, w zwykłej pracy według potrzeby. EC mniej więcej raz w miesiącu.

Czy za platformę płaci się abonament?

Nie. Plan bezpłatny obejmuje chmurę, aplikację, raporty i alarmy w aplikacji oraz e-mailem. Płatne są SMS-y, połączenia i WhatsApp.

Gdzie kupić UbiBot GS2

Jesteśmy autoryzowanym dystrybutorem UbiBot w Polsce. GS2 sprowadzamy na zamówienie, a wersję i długość przewodów dobierzemy razem z Tobą: UbiBot GS2. Napisz przez formularz kontaktowy.
