UbiBot WS4 - termograf do chłodni samochodowej z 4G i GPS

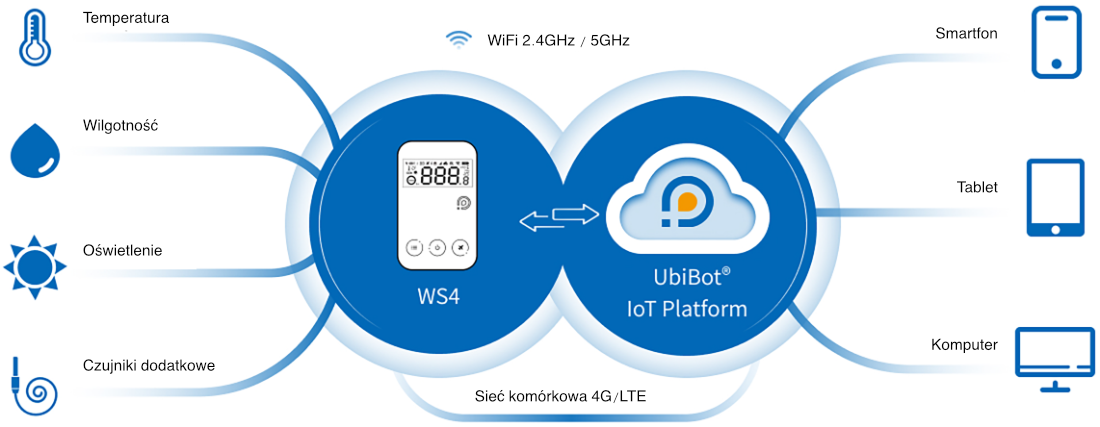

Termograf, który sam wysyła dane

Klasyczny termograf w chłodni samochodowej zapisuje temperaturę, ale wynik widać dopiero po rozładunku. WS4 wysyła pomiary w trakcie jazdy przez 4G do chmury UbiBot, więc dyspozytor widzi je w aplikacji i w przeglądarce na platformie UbiBot. Gdy temperatura wyjdzie poza zakres, kierowca i biuro dostają alarm od razu, a nie po fakcie. Mierzy temperaturę, wilgotność i światło, a wersje z oznaczeniem 1RS także drgania (±4 g).

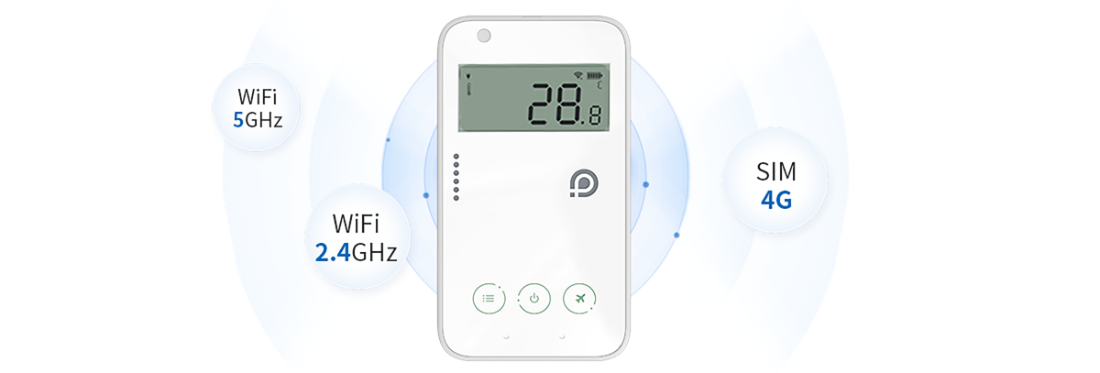

Wersje WS4

Wersja WiFi nie ma modemu 4G, a wersje 4G nie mają WiFi. Producent ma w katalogu też wersje WiFi z gniazdem sond i wersje z wbudowanym czujnikiem CO₂. Na pytanie o nie dobieramy zamiennik dostępny od ręki.

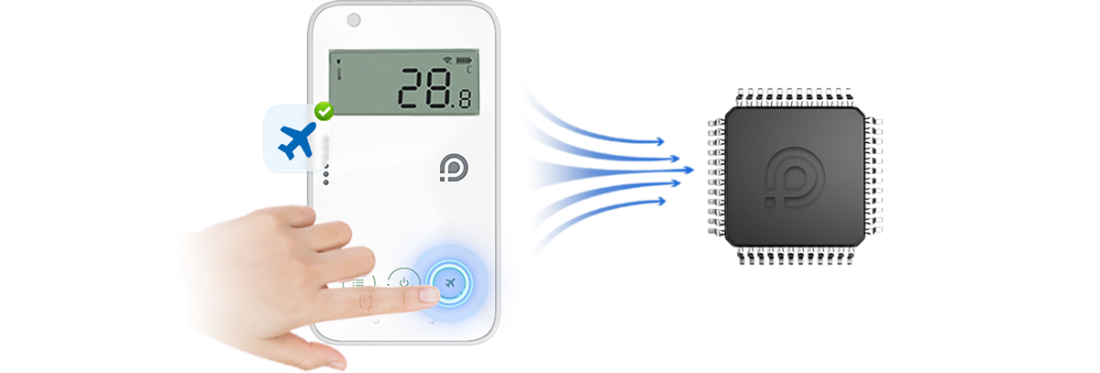

Tryb samolotowy

Tryb samolotowy wyłącza WiFi i 4G, a WS4 dalej mierzy i zapisuje pomiary. Dzięki temu może lecieć z ładunkiem w luku samolotu. Po wyłączeniu trybu dane trafiają do chmury, a pamięć mieści 300 000 pomiarów.

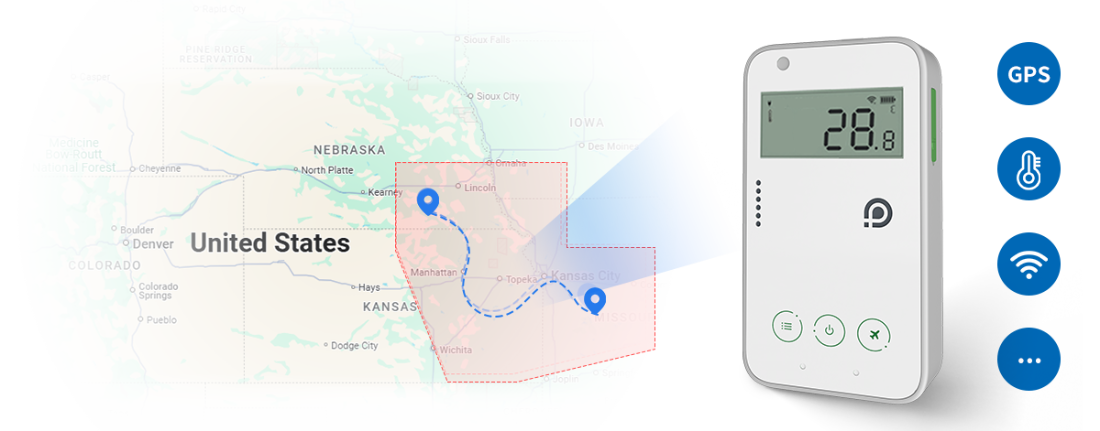

Trasa GPS

WS4-P4G1RS ma odbiornik GNSS. Na mapie w platformie widać, gdzie jest pojazd i którędy jechał, więc przy reklamacji widać, gdzie i kiedy temperatura wyszła poza zakres.

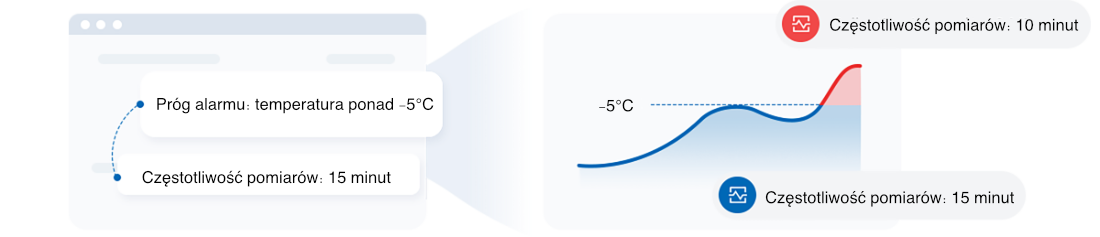

Częstsze pomiary przy alarmie

Po przekroczeniu progu WS4 sam mierzy i wysyła dane częściej. W raporcie widać wtedy dokładnie, jak długo trwało przekroczenie i jak wysoka była temperatura.

Obudowa IP65 i montaż

• Obudowa ma stopień IP65 i kanały odprowadzające skropliny.
• Do metalowej ściany naczepy albo kontenera WS4 przyczepisz magnesem, a w chłodni stacjonarnej przykręcisz do ściany.
• W chłodzonym ładunku może leżeć w skrzyni obok towaru, ale tylko powyżej -20 °C.
• Na zewnątrz, w deszczu albo w pełnym słońcu, potrzebna jest osłona.

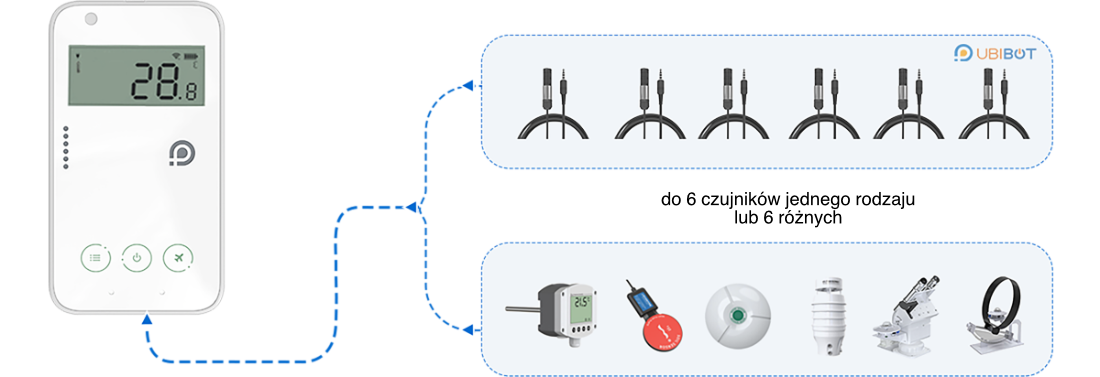

Sondy zewnętrzne

WS4-A4G1RS i WS4-P4G1RS mają gniazdo sond (mini-jack). Podłączysz do niego m.in.:

• TH30S-B do drugiej komory,
• PT100 do niższej temperatury (sonda mierzy do -200 °C, przewód wytrzymuje do -30 °C, rejestrator zostaje poza komorą),
• CO₂ do transportu owoców i warzyw,
• sondy gleby: STH-N1, SEC-N1, SPH-N1,
• ciśnienie.

Do dwóch sond na jednym gnieździe służy rozgałęźnik 1 na 2, a do dłuższej trasy przewodu przedłużacz 5 m. Kilka sond tego samego typu konfigurujemy przed wysyłką.

Wyświetlacz

Ekran LCD 57 × 23 mm pokazuje temperaturę, wilgotność, światło, stan sieci i alarmy. Przyciskiem przełączysz °C i °F oraz odczyty z sond. Kierowca sprawdzi warunki przy rozładunku bez telefonu.

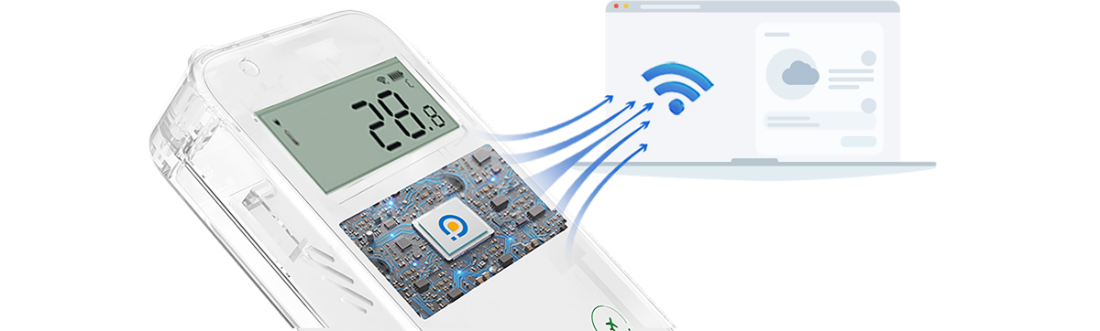

Pamięć bez zasięgu

W tunelu, w górach albo na granicy WS4 zapisuje pomiary w pamięci (300 000) i dosyła je po powrocie zasięgu, więc w historii nie ma luk.

Raporty

Raport z wybranego okresu pobierasz jako PDF albo CSV (Excel), na przykład w formacie CSV albo w formacie PDF. W wersji z GPS dochodzi trasa. Raporty wysyłane automatycznie e-mailem są w płatnych planach platformy.

Bezpłatna chmura mieści dane z okresu od roku do 2-3 lat, zależnie od liczby czujników i częstotliwości odczytu. Dane możesz eksportować i usuwać zakresami dat, więc wystarcza bezterminowo.

Dane techniczne UbiBot WS4

Czasu pracy na akumulatorze producent nie podaje. Zależy on od częstotliwości odczytu i zasięgu, a na długiej trasie najpewniej jest zasilać WS4 przez USB-C z instalacji pojazdu.

Alarmy

Osobne progi dla każdego czujnika i każdej sondy. Platforma wysyła powiadomienie:

• w aplikacji,
• e-mailem,
• SMS-em,
• przez WhatsApp,
• połączeniem głosowym.

Alarm przychodzi też przy utracie i powrocie łączności. Aplikacja i e-mail są bezpłatne, a SMS, połączenia i WhatsApp rozlicza się w kredytach według cennika platformy UbiBot.

Który UbiBot do czego

	WS1	WS1 Pro	WS4	GS1
Do czego	pomieszczenie z WiFi	pomieszczenie, lodówka, miejsce bez WiFi	chłodnia samochodowa, kontener, transport	magazyn, hala, szklarnia, pole
Łączność	WiFi	WiFi albo WiFi i LTE	4G LTE albo WiFi (na zamówienie)	WiFi, Ethernet albo LTE
GPS	nie	nie	WS4-P4G1RS	GS1-PL4G1RS
Wyświetlacz	brak	LCD 4,4 cala	LCD 57 × 23 mm	LCD 4 cale z podświetleniem
Sondy	1 × DS18B20	do 3	w wersjach 1RS	do 6
Obudowa	bez IP	bez IP	IP65	IP65 (poza wersją z Ethernetem)
Zasilanie	2 × AA albo USB	4 × AA albo zasilacz	akumulator 2500 mAh, USB-C	akumulator 2500 mAh, USB-C, DC 5-12 V

Flota rejestratorów

Wszystkie rejestratory floty widzisz na jednym koncie, pogrupowane według pojazdów albo klientów. Dane pobierzesz też przez REST API do systemu TMS albo WMS. Podkonta dla klientów i raporty automatyczne są w płatnych planach platformy.

Zastosowania UbiBot WS4

Dostawy leków i szczepionek

Chłodnia +2 do +8 °C w aucie, alarm przy awarii agregatu, raport PDF z trasą dla odbiorcy. W samej aptece przy lodówce lepiej sprawdza się WS1 Pro z sondą.

Żywność w chłodni samochodowej

Mięso, nabiał, owoce i warzywa w naczepie i busie, alarm SMS do kierowcy, dowód zachowania temperatury przy reklamacji. Do mrożonek poniżej -20 °C mierzysz sondą PT100, a WS4 zostaje poza komorą.

Chłodnia i magazyn bez WiFi

Wersje 4G pracują tam, gdzie nie ma sieci w budynku. Gdzie WiFi jest, zwykle wystarczy GS1-A1RS albo WS1 Pro.

Kampery i pojazdy specjalne

Temperatura w przestrzeni mieszkalnej i alarm przy mrozie albo przegrzaniu, z magnesem albo na wkrętach.

Transport międzynarodowy i lotniczy

GPS i trasa w raporcie, tryb samolotowy, karta UbiBot Global SIM na trasy przez kilka krajów. Na trasach ze słabym zasięgiem bez pasma B20 pewniejszy bywa GS1-PL4G1RS.

Certyfikaty

WS4 ma oznaczenie CE. Aktualnego certyfikatu EN 12830 producent dla rejestratorów UbiBot nie ma, a na zamówienie dołączamy świadectwo wzorcowania PCA.

Zanim kupisz

• Dolna granica pracy to -20 °C, więc WS4 nie wkładasz do mroźni głębokiego mrożenia ani do suchego lodu.
• 4G nie obsługuje pasma B20 (800 MHz). Poza miastami zasięg bywa słabszy.
• Wersja WiFi nie ma 4G, a wersje 4G nie mają WiFi.
• Na deszcz i pełne słońce potrzebna jest osłona.
• Do wersji 4G potrzebna jest karta SIM z pakietem danych. Polecamy kartę polskiego operatora (APN „internet”), a UbiBot Global SIM to opcja.

Pytania klientów o UbiBot WS4

Czy za platformę płaci się abonament?

Nie. Plan bezpłatny obejmuje chmurę, aplikację, raporty i alarmy w aplikacji oraz e-mailem. Płatne są SMS-y, połączenia i WhatsApp.

Ile trzyma akumulator?

Producent nie podaje czasu pracy, bo zależy od częstotliwości odczytu i zasięgu. Na trasie najlepiej zasilać WS4 z instalacji pojazdu przez USB-C, a akumulator zostawić jako zapas.

Czy WS4 nadaje się do mroźni?

Sam rejestrator pracuje od -20 °C. Do niższych temperatur mierzysz sondą PT100 w wersji z gniazdem sond.

Gdzie kupić UbiBot WS4

Jesteśmy autoryzowanym dystrybutorem UbiBot w Polsce. WS4, sondy i karty SIM kupisz w naszym sklepie: UbiBot WS4. Więcej o WS4 w łańcuchu chłodniczym piszemy we wpisie na blogu. Dobór wersji i sond podpowiemy przez formularz kontaktowy.
