UbiBot kładzie nacisk na badania i rozwój własnych opatentowanych produktów, w tym sond zewnętrznych, które pasują do naszych czujników.
Istnieją trzy typy sond, które mogą współpracować z urządzeniami WS1, WS1-Pro, GS1 oraz Inteligentnym Gniazdkiem SP1. Poniżej opisano jak ich używać.
Rejestrator WS1:

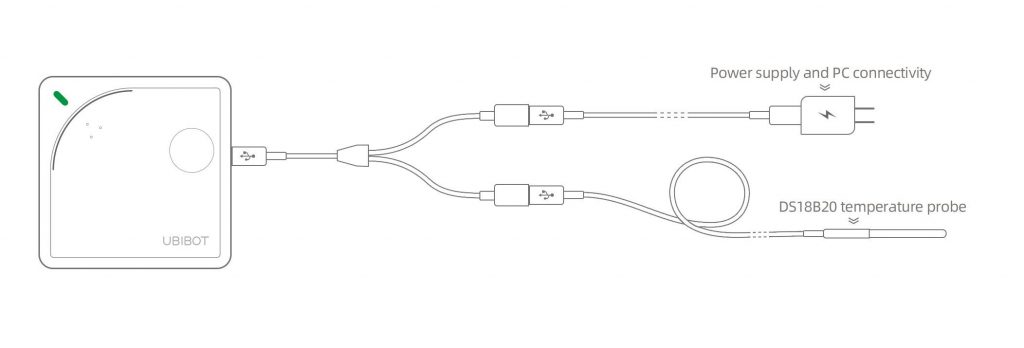

Urządzenie obsługuje sondę DS18B20. Ponieważ posiada tylko jeden port USB, to można do niego podłączyć tylko jedną sondę. W przypadku potrzeby jednoczesnego korzystania z zasilania USB i sondy potrzebny jest rozgałęźnik USB. Należy podłączyć rozgałęźnik do portu USB urządzenia. Jeden port żeński może służyć do zasilania, a drugi do przesyłania danych.
Rejestrator WS1 Pro:
Urządzenie obsługuje czujniki DS18B20, TH30S-B oraz niektóre inne sondy (RS485), takie jak sonda do pomiaru temperatury i wilgotności gleby.
Wyposażone jest w dwa porty micro-USB, przy czym dolny port posiada wbudowany interfejs RS485. Wszystkie sondy, z wyjątkiem DS18B20, muszą być podłączone do dolnego portu (EXT2). Nasze sondy funkcyjne, takie jak sonda CO2, sonda prędkości wiatru czy sonda wysokiej temperatury PT100, również wymagają podłączenia do dolnego interfejsu. Z kolei sondy DS18B20 można podłączać do dowolnego z portów USB. Jeśli korzystasz z dwóch sond DS18B20 z WS1 Pro, jedną należy podłączyć do górnego portu micro-USB (EXT1), a drugą do dolnego portu (EXT2). Nie obsługiwane jest podłączanie dwóch takich samych sond DS18B20 na jednym kablu.

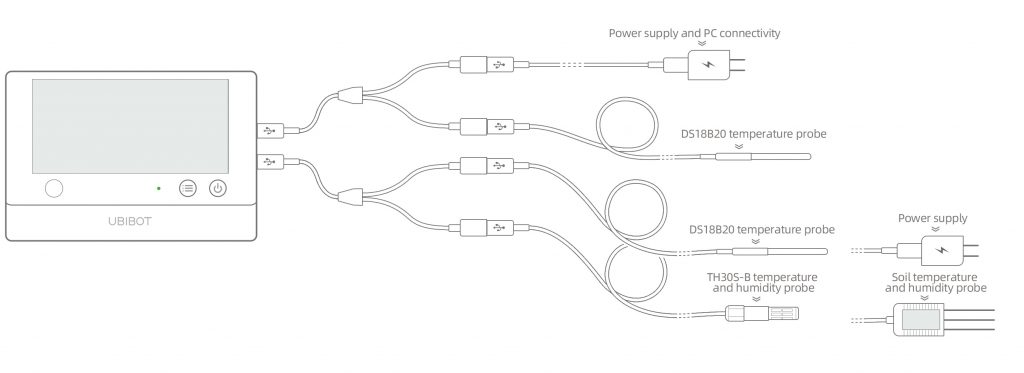

Można podłączyć do urządzenia więcej niż dwie sondy jednocześnie oraz zapewnić zasilanie przez porty micro-USB. W takim przypadku konieczne jest użycie rozgałęźnika USB. Końcówki rozgałęźnika muszą być podłączone do jednego zasilacza oraz jednej sondy, lub do jednej sondy DS18B20 i jednej sondy obsługującej interfejs RS485.
Rejestratory GS1 (oprócz modelu GS1-A):
Urządzenia serii GS1 są wyposażone w interfejs RS485 oraz gniazdo typu mini-jack audio, umożliwiające podłączanie zewnętrznych sond cyfrowych. Obsługują wszystkie rodzaje czujników UbiBot, w tym sondę wilgotności TH30S-B, sondę do pomiaru wilgotności i temperatury gleby, sondę temperatury PT-100, sondę CO2, anemometr (sonda prędkości wiatru) oraz sondę oświetlenia zewnętrznego.
UWAGA: Najtańszy model GS1-A nie obsługuje żadnych zewnętrznych sond.

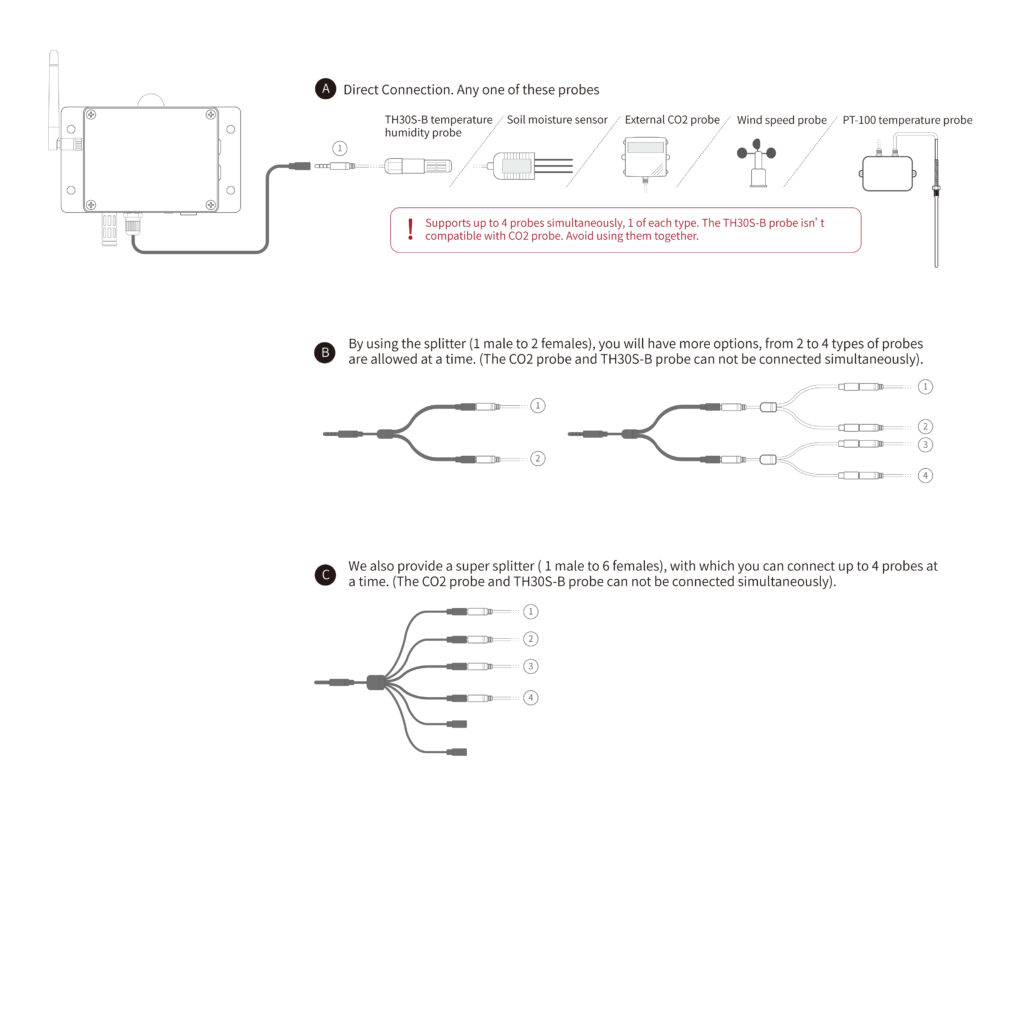

Sondę można podłączyć bezpośrednio do urządzenia (schemat A). W przypadku potrzeby podłączenia więcej niż jednej sondy należy skorzystać z rozgałęźników, które umożliwiają jednoczesne połączenie kilku różnych czujników zewnętrznych (schemat B).
UWAGA: Standardowo można obsługiwać tylko jeden egzemplarz każdej sondy danego typu, co oznacza, że nie można podłączyć dwóch lub więcej identycznych sond jednocześnie. Dodatkowo, nie można jednocześnie podłączyć do tego samego rejestratora sondy TH30S-B oraz czujnika CO2 (schemat C).
Przy zamówieniach większej liczby urządzeń istnieje możliwość zamówienia specyficznych konfiguracji, dostosowanych do indywidualnych potrzeb. Oferujemy rozwiązania umożliwiające podłączenie od 2 do 6 sond tego samego typu do jednego GS1 (np. 6 sond TH30S-B). Prosimy o kontakt w celu omówienia szczegółów.
